HD 10

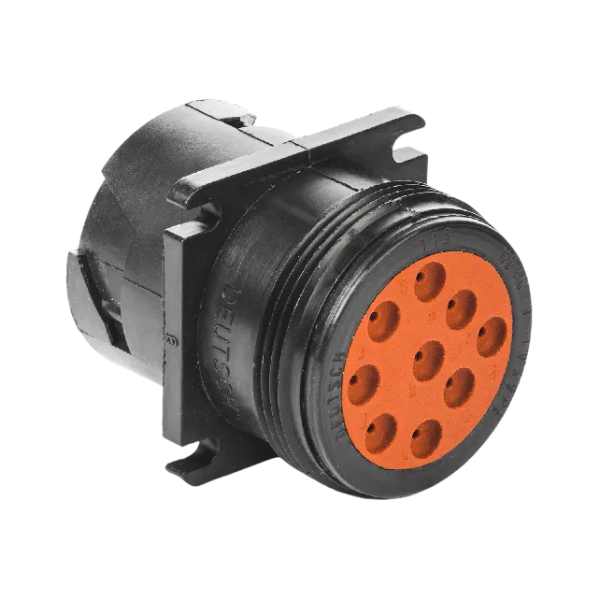

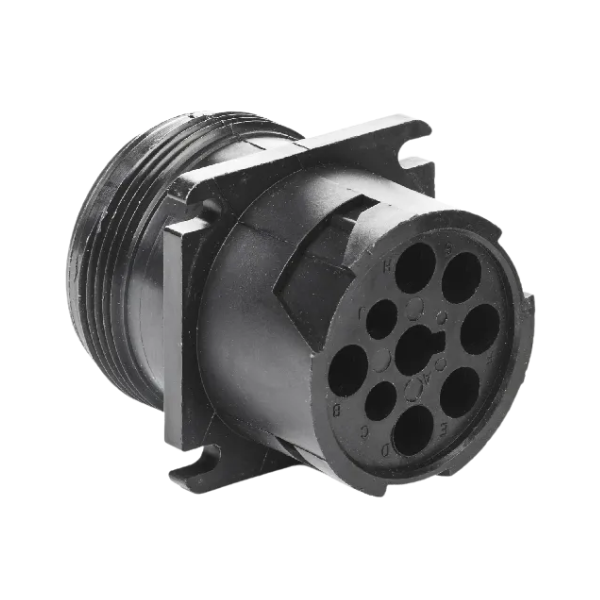

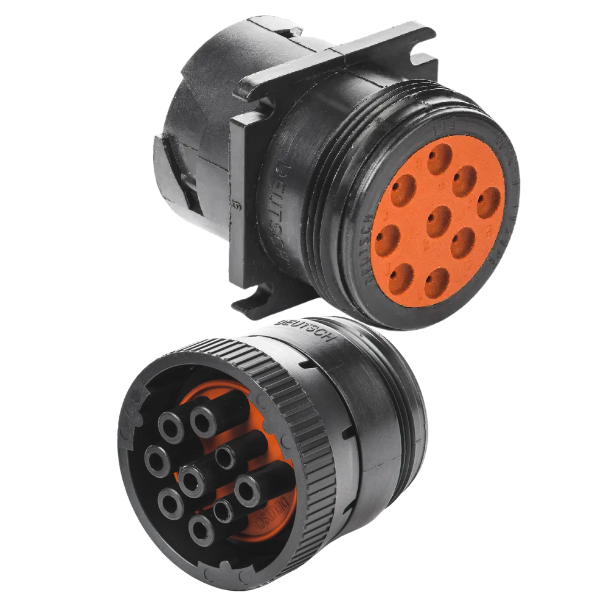

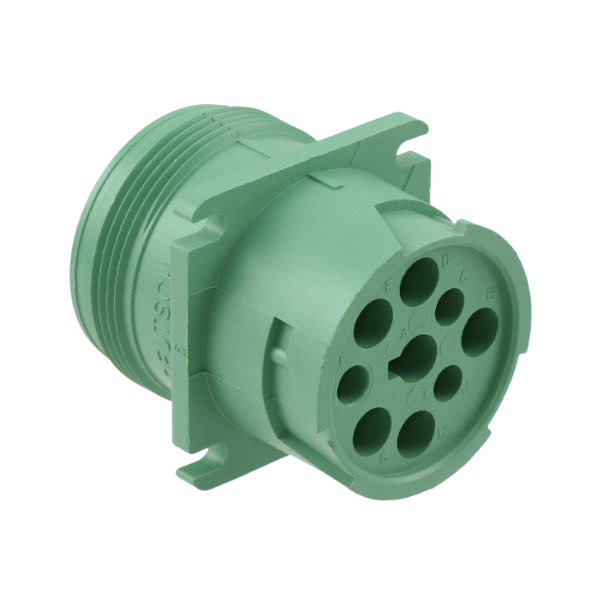

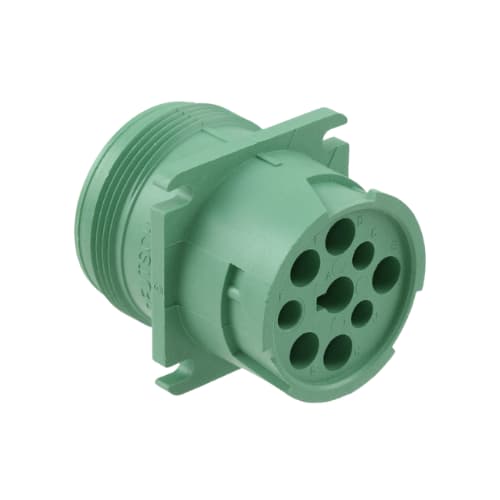

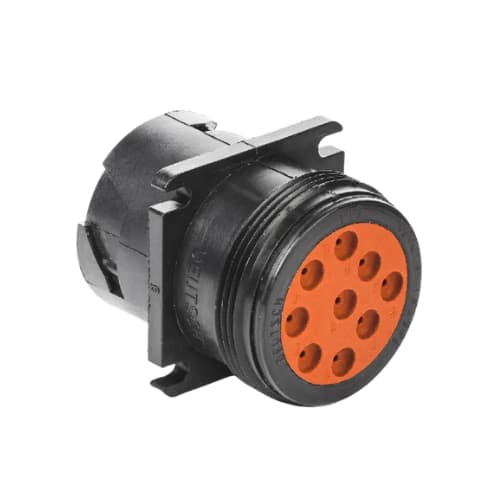

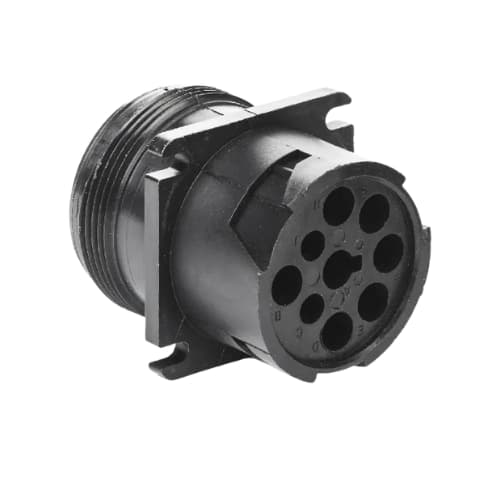

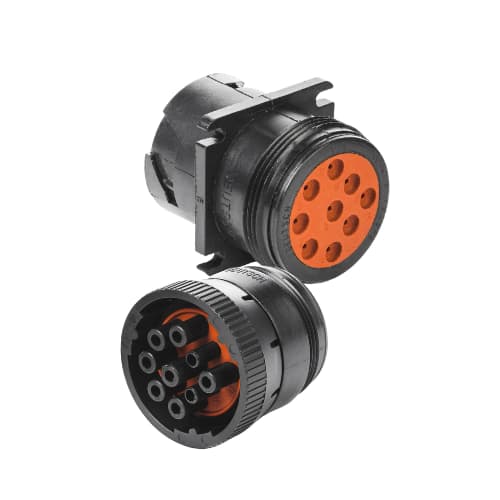

Os invólucros DEUTSCH HD10 são conectores cilíndricos, termoplásticos e ambientalmente selados, com um anel de acoplamento para acoplamento.

Os conectores HD10 estão disponíveis com configurações de 3 a 9 cavidades e aceitam contatos DEUTSCH de tamanho 4, 12 ou 16 (100-13 amperes).

Tipo de Produto

• Formato do Conector: Circular

• Conector Misto & Híbrido: Não

• Tipo de Conector e Carcaça: Carcaça para Terminais Fêmea

• Vedável: Sim

• Recurso de Travamento Primário: Integrado na carcaça

• Sistema de Conexão: Fio-para-Fio

• Conector e Contato Termina em: Fio e Cabo

Características de Configuração

• Posições Vazias (sem terminal): 0

• Número de Posições: 9

Características Elétricas

• Tensão de Operação (VDC): 250

• Tensão de Operação (VAC): 250

• Arquitetura de Tensão Nominal (V): 12 | 24

Características do Corpo

• Ângulo de Saída do Cabo: 180°

• Cor Primária do Produto: Preto

Características dos Contatos

• Tipo de Contato: Soquete

• Tamanho do Contato: Tamanho 16

• Diâmetro do Pino de Acoplamento: 1,6 mm [0,063 in]

• Corrente Máxima Suportada pelo Contato (A): 13 A
