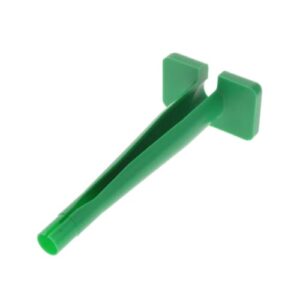

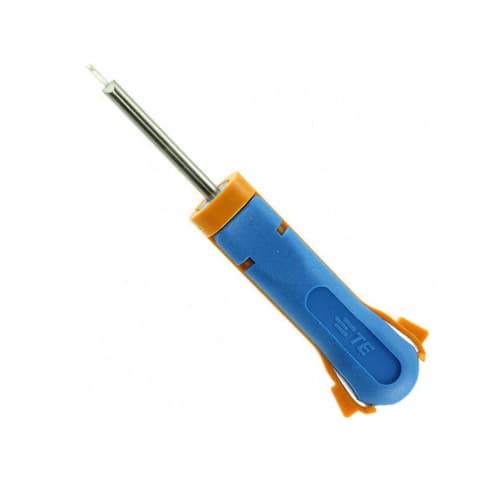

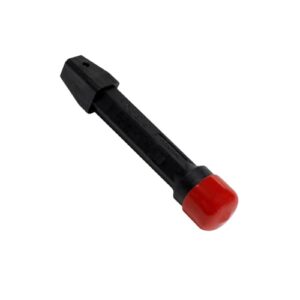

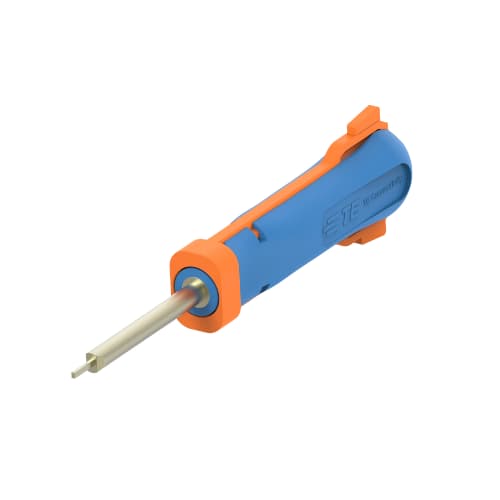

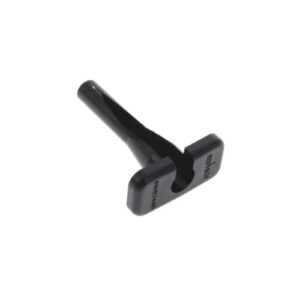

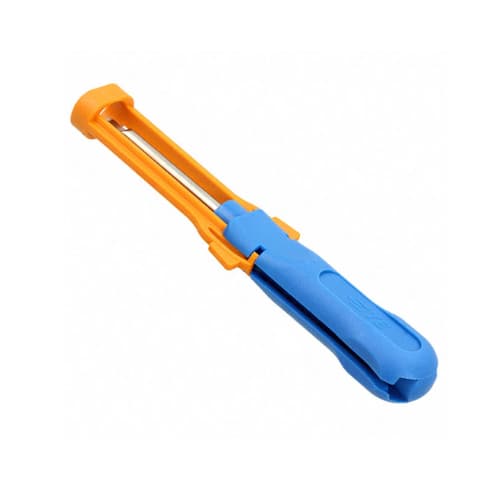

Extrator MQS Series

O que é uma ferramenta de extração?

A maioria dos conectores da TE Connectivity (TE) consiste em invólucros e terminais. Após ser crimpado a um fio, o terminal individual é inserido na cavidade do invólucro. Quando o terminal é inserido corretamente na cavidade, uma, duas ou mais lanças de travamento, sendo partes integrantes do terminal, mantêm o terminal no invólucro.

Após o terminal ser inserido profundamente na cavidade, as lanças de travamento se abrem nessa posição, evitando que o terminal deslize para fora da cavidade do invólucro. Se um conector precisar ser reparado, o terminal deve ser extraído do invólucro.

Isso requer que as lanças de travamento sejam fechadas antes do processo de extração. Esta é a finalidade de uma ferramenta de extração. A ferramenta de extração é projetada para se ajustar à geometria do invólucro, bem como à geometria do terminal.

Conforme mostrado nas imagens aqui, a ferramenta de extração é inserida na parte frontal do invólucro do conector. Em seguida, o terminal é extraído da cavidade do alojamento no lado oposto do conector.
